DRAAIEN
Volume regelen

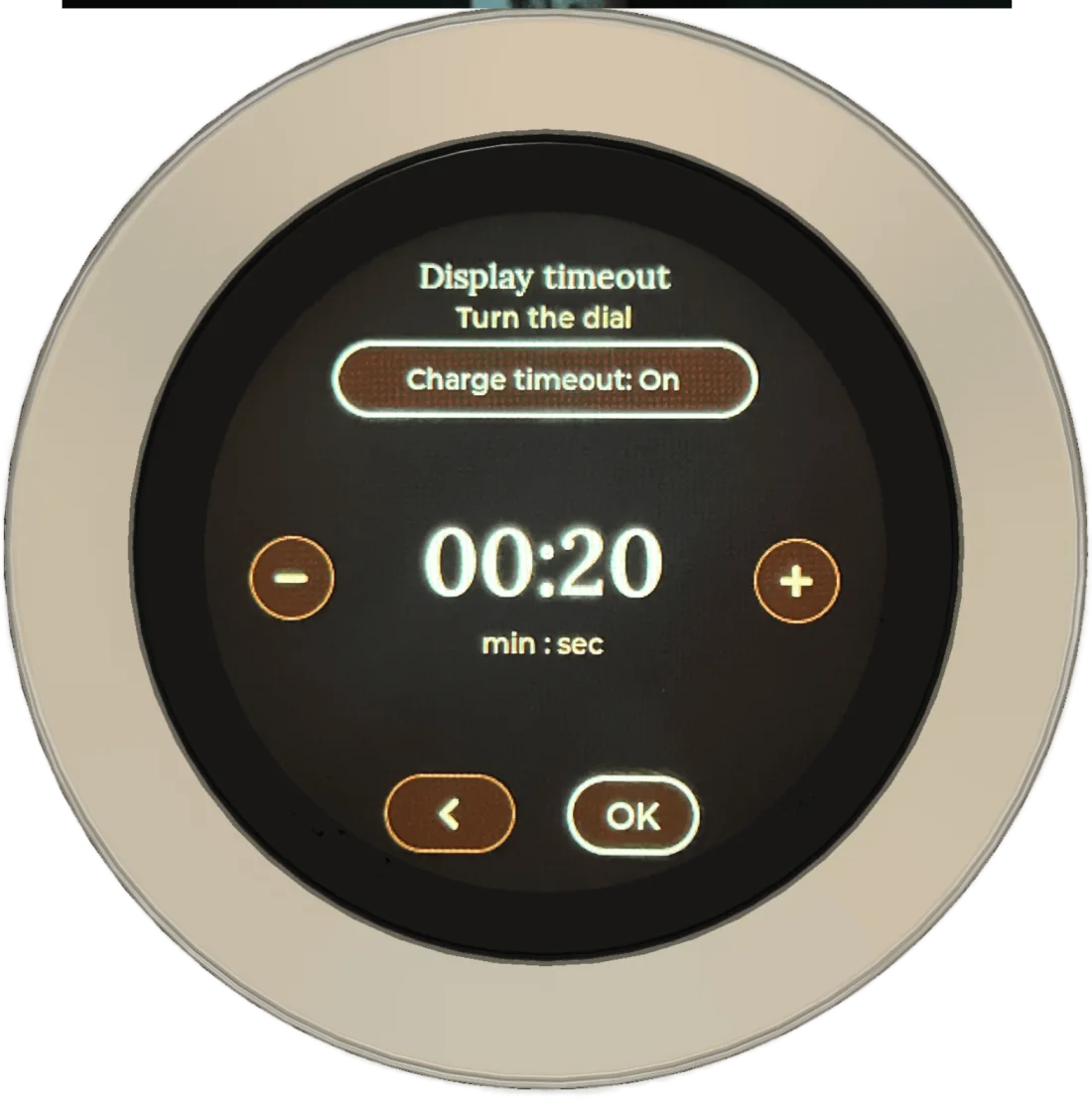

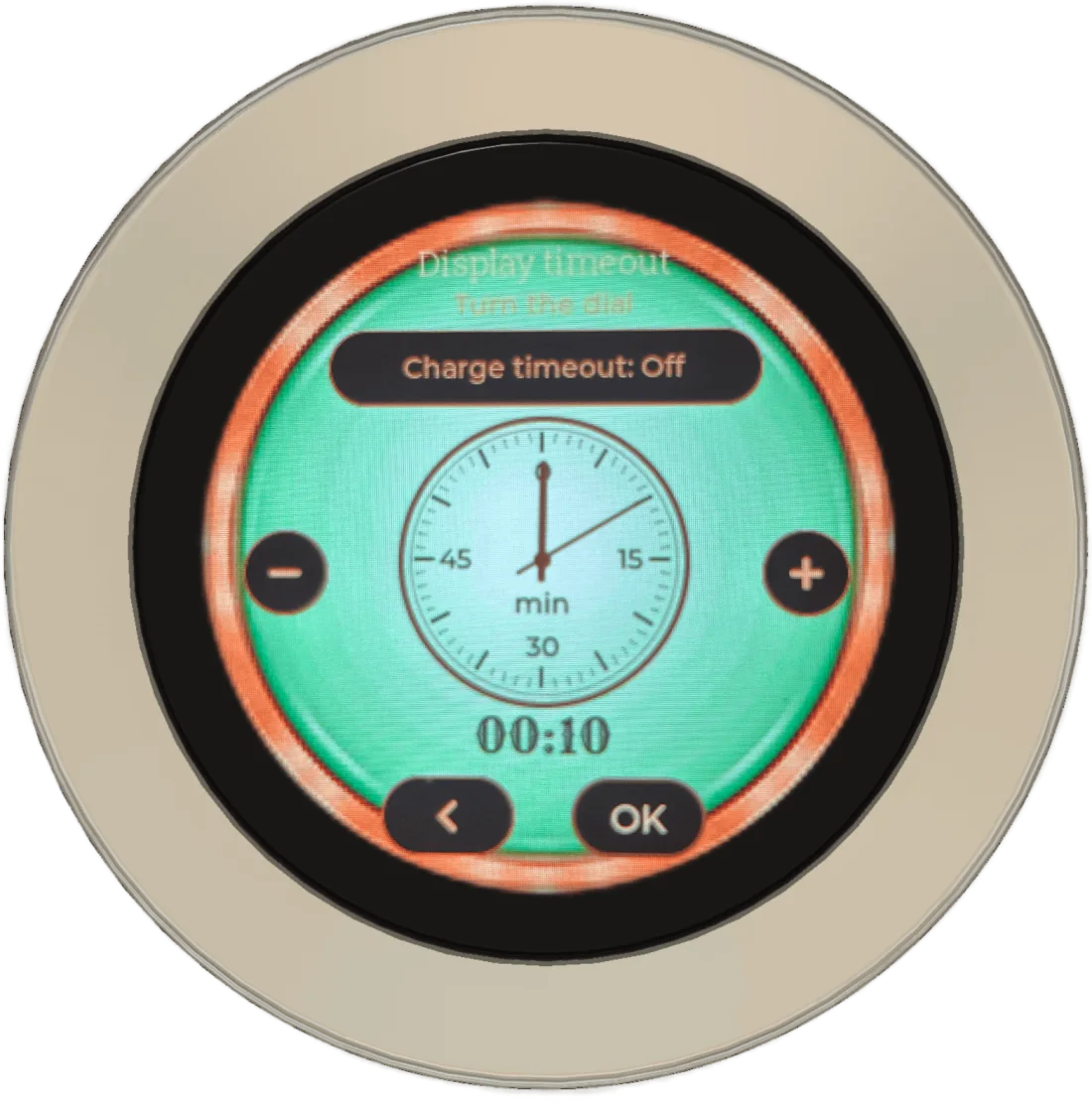

Draai linksom om het volume te verlagen en rechtsom om het te verhogen. In langere tekstlijsten bladert u met de draaiknop; bij helderheid, time-outs en de aangepaste ringkleur wijzigt u er de waarde mee.
HANDLEIDING · FIRMWARE 1.4.66
Alles uit uw Music Dial
Van de eerste wifi-verbinding tot afspeellijsten, accubeheer en updates. Op deze pagina vindt u alle bediening en instellingen van de Dial bij elkaar.
01 · SNELSTART
Luisteren in vijf stappen
- 1
Zet de Dial aan
Zet de Dial zo nodig op de via USB-C aangesloten Qi-lader en gebruik de fysieke schakelaar om hem aan te zetten. Kies bij de eerste start uw taal.
- 2
Start de installatiepagina
Open Instellingen → Installatie → WiFi instellen → Instellen via website. Verbind uw telefoon of computer met Music-Dial-Setup, gebruik de unieke code die nu op de Dial staat en open http://192.168.4.1. Het tijdelijke installatienetwerk schakelt na tien minuten automatisch uit.
- 3

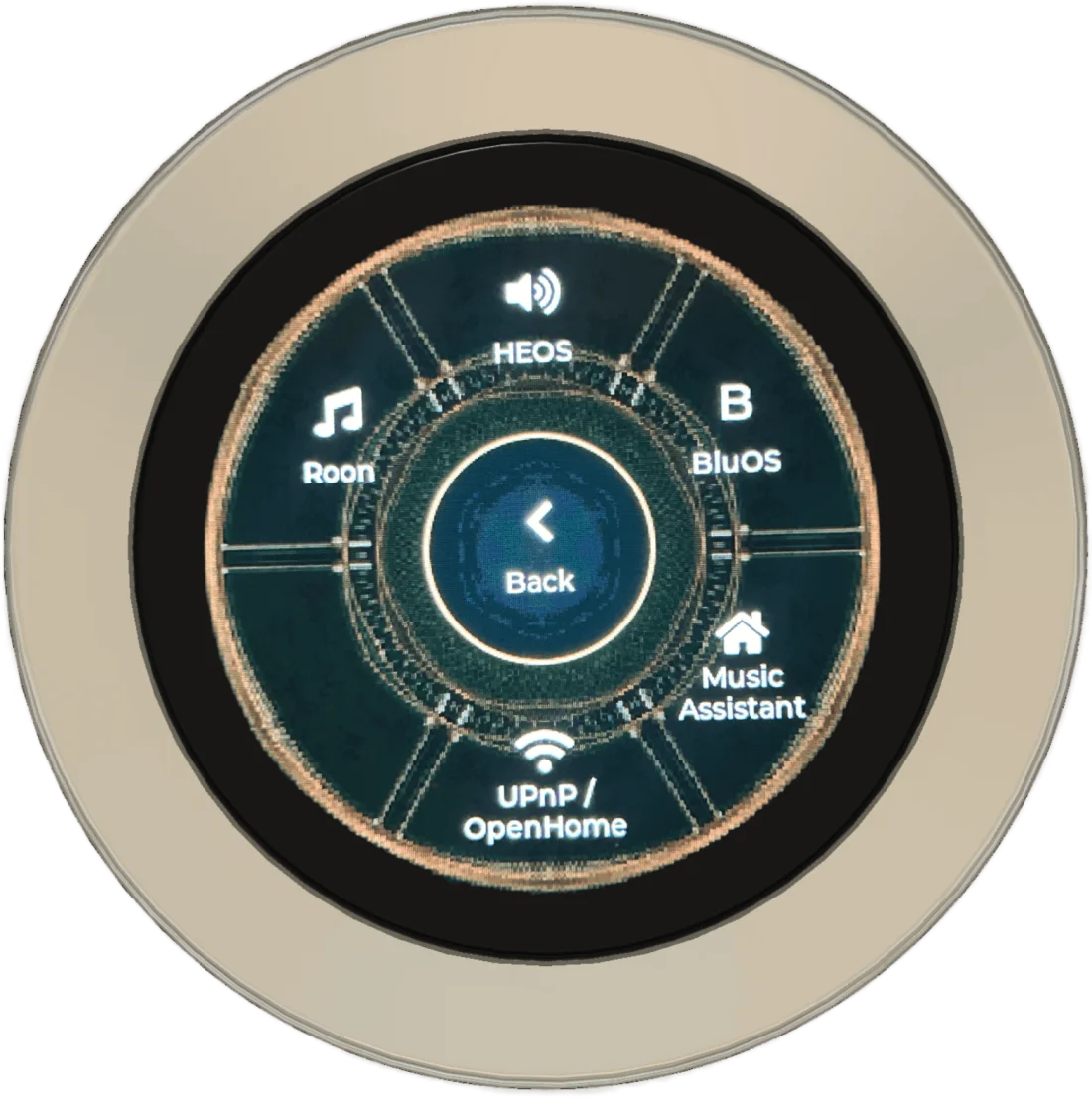

Kies uw muzieksysteem
Kies Roon®, HEOS, Bluesound, Music Assistant of UPnP / OpenHome en vul uw 2,4GHz-wifigegevens in.
- 4
Rond de koppeling af
Music Assistant vraagt om een persoonlijk token. Bij Roon® activeert u Music Dial onder Instellingen → Extensies. De andere systemen zoeken automatisch naar geschikte spelers op het lokale netwerk.
- 5
Kies een speler of zone
Open Instellingen → Zone kiezen en tik op de gewenste speler of zone. Zijn er meer dan zes, veeg dan horizontaal naar de volgende pagina. De actieve zone wordt gemarkeerd en het menu opent later weer op die pagina.
Later wisselen zonder alles te wissen
De Dial installeert de passende netwerksoftware voor uw keuze. Wilt u later wisselen, open dan Instellingen → Installatie → Muzieksysteem wisselen. Uw wifi- en persoonlijke Dial-instellingen blijven behouden; alleen systeemgebonden muziekgegevens en menu-opties worden aangepast.
Roon®
Zones, wachtrij, afspeellijsten en artiestalbums.
HEOS
Compatibele Denon- en Marantz-spelers.
Bluesound
Bluesound-spelers via BluOS.
Music Assistant
Spelers via uw server en toegangstoken.
UPnP / OpenHome
Ondersteunde renderers op het lokale netwerk.
02 · BEDIENING
Drie bewegingen Volledige controle
Draaien, tikken en vegen krijgen een andere functie wanneer u in een menu of in de zoekstand zit.
KORT TIKKEN · MIDDEN
Afspelen of pauzeren
Tik in het midden van de albumhoes. In een tekstlijst bevestigt een tik in het midden de gekozen regel. In grafische menu’s tikt u rechtstreeks op de gewenste knop.
0,9 SEC VASTHOUDEN · MIDDEN
Mute aan of uit
Houd het midden vast totdat de grote rode tekst MUTE verschijnt of verdwijnt. Die directe verandering is de bevestiging: u kunt dan loslaten.
LINKS / RECHTS
Vorig of volgend nummer
Tik links of rechts op het scherm, of veeg horizontaal, om naar het vorige of volgende nummer te gaan.
OMLAAG VEGEN
Menu openen
Veeg op het afspeelscherm omlaag. De zes grafische knoppen rond het midden zijn direct aanraakbaar. In zone- en weergavemenu’s veegt u links of rechts tussen pagina’s.
OMHOOG VEGEN
Terug naar afspelen
Veeg vanuit de onderste helft omhoog om het menu te sluiten. Tik op de middelste terugknop om één niveau terug te gaan. In de aangepaste kleurkiezer werkt naar links of omhoog vegen als terug.
VOORTGANG TIKKEN
Door een nummer zoeken
Tik onderin op de voortgangsboog. Draai vervolgens in stappen van vijf seconden. Tik opnieuw om de zoekstand te verlaten.
SCHERM WAKKER MAKEN
Eerst wakker, dan bedienen
De eerste aanraking van een donker scherm maakt het alleen wakker. De bijbehorende afspeelactie wordt niet uitgevoerd. Na slaap opent altijd het afspeelscherm, nooit een achtergebleven menu.
03 · AFSPEELSCHERM
In één oogopslag weten wat speelt
Het ronde scherm combineert de albumhoes, afspeelinformatie en de belangrijkste statussen zonder de fysieke bediening in de weg te zitten.
- 1
Albumhoes
De hoes van het actieve nummer vult het scherm.
- 2
Titel en artiest
Deze kunnen continu zichtbaar blijven of na tien seconden automatisch verdwijnen.
- 3
Volumering
De buitenring toont het niveau in uw gekozen kleur. Volumestreepjes en de numerieke waarde zijn apart instelbaar.
- 4
Nummerprogressie
De dunne boog onderaan laat de positie zien en door te draaien kunt u vooruit en terugspoelen.
- 5
Afspelen, pauze en mute
Een optioneel icoon toont afspelen of pauze. Bij mute verschijnt alleen de grote rode tekst MUTE.
- 6
Volumemeting
Naast de normale hoesweergave kunt u actuele en piekwaarden als tekst of met een klassieke VU-meter tonen.
04 · ALLE MENU’S
Alles naar uw voorkeur
Openen: veeg omlaag. Grafisch menu: tik op een knop en veeg horizontaal voor een volgende pagina. Tekstlijst: draai en tik in het midden. Terug: tik in het midden van een grafisch menu of veeg omhoog om het menu te sluiten.
05 · ACCU & SLAAPSTANDEN
Rustig wanneer u dat wilt
De ingebouwde accu heeft een capaciteit van 2000 mAh. Het accupercentage is een schatting op basis van de rustspanning en wordt rond 4,10 V als vol beschouwd.
Het scherm gaat uit
De Dial blijft met het gekozen muzieksysteem verbonden en reageert snel. De eerste aanraking maakt alleen het scherm wakker; een draai aan de encoder wekt de Dial eveneens. Een open menu wordt voor het slapen gesloten.
Maximale besparing
Na de ingestelde langere timer gaan beide processors slapen. Met de nieuwe voedingsschakeling verbruikt de elektronica dan maximaal 10 µA; in de praktijk wordt de bewaartijd vooral door zelfontlading van de accu bepaald. Touch en de draaiknop kunnen de Dial weer wekken.
Laden zonder schijnprecisie
De accu toont de laatst bekende laadstand met een laadindicatie, maar geen percentage. Bij een volle accu stopt de laadstroom vrijwel volledig; dat is normaal.
Automatische beveiliging
Bij een vrijwel lege accu verschijnt tien seconden een waarschuwing. Daarna schakelt de Dial volledig naar diepe slaap. Sluit USB aan en gebruik de voedingsschakelaar om opnieuw te starten.
Tip: een USB-lader van minimaal 1 A is geschikt. Een lege accu is normaal gesproken in circa 3 tot 4 uur geladen. De werkelijke gebruiksduur hangt vooral af van schermhelderheid, schermtijd en wifi.
06 · FIRMWARE
Veilig bijwerken
Firmware-updates worden rechtstreeks vanaf de Dial via wifi uitgevoerd. Versie 1.4.66 is de versie waarop deze handleiding is gebaseerd.
- 1
Zet de Dial op de met USB-C aangesloten Qi-lader en controleer of de Dial met wifi verbonden is.
- 2
Open Instellingen → Installatie → Firmware update.
- 3
Het menu toont direct Lijst ophalen… en daarna de beschikbare versies. Kies de gewenste versie.
- 4
Bevestig de installatie en laat de Dial aangesloten. Schakel hem niet uit zolang de voortgang in beeld staat.
- 5
Na voltooiing start de Dial opnieuw. Controleer de versie onder Instellingen → Installatie → About.
Onderbreek een installatie niet
Verwijder USB niet, zet de voedingsschakelaar niet uit en onderbreek wifi niet tijdens het schrijven van de firmware. Als de lijst niet verschijnt, controleer dan eerst de netwerkverbinding en probeer opnieuw.
07 · SMART HOME
Koppelen met uw automatisering
De netwerkprocessor biedt via ESPHome bediening voor Home Assistant en geschikte Homey-koppelingen.
Volume 0–100%
Lees en wijzig het volume van de zone die op de Dial actief is.
Mute
Schakel mute aan of uit; de rode melding op de Dial volgt de status van de gekozen speler of zone.
Deep sleep
Stuur de Dial vanuit uw automatisering naar diepe slaap.
Gebruik bij het toevoegen van de ESPHome-koppeling de unieke apparaatcode als API-wachtwoord. U kunt deze code opnieuw bekijken door op de Dial de installatiemodus te openen. De beschikbaarheid en naam van entiteiten kan per Home Assistant- of Homey-configuratie verschillen.
08 · PROBLEMEN OPLOSSEN
Meestal snel weer verder
Het scherm is zwart
Tik één keer of draai aan de encoder. Reageert de Dial niet, sluit dan de Qi-lader via USB-C aan, zet de Dial erop, controleer de fysieke schakelaar en laat een lege accu enige tijd laden.
Een aanraking vlak voor de time-out wordt niet uitgevoerd
De firmware probeert een actieve aanraking vóór het slapen te herkennen. Is het scherm al donker geworden, dan dient de eerste aanraking bewust alleen om wakker te maken; voer de gewenste actie daarna nogmaals uit.
Mute schakelt niet goed of ik ga naar een ander nummer
Houd uw vinger stil in het midden. Zodra de grote rode tekst MUTE verschijnt of verdwijnt, is de long press herkend en kunt u loslaten. Schuiven naar links of rechts kan als een volgend/vorig-gebaar worden gezien.
Het accupercentage ontbreekt tijdens laden
Dat is normaal. Het laden beïnvloedt de gemeten spanning en maakt een exact percentage onbetrouwbaar. Daarom toont de Dial tijdens laden alleen de laatst bekende accustand en de laadindicatie.
De Dial vindt Roon® niet
Controleer of Roon® draait, de Dial en Roon® Core netwerktoegang tot elkaar hebben en Roon® Remote onder Roon® → Instellingen → Extensies actief is. Kies daarna opnieuw de zone.
Mijn speler of zone staat niet in de lijst
Controleer of de speler is ingeschakeld, hetzelfde lokale netwerk gebruikt en vanuit het gekozen muzieksysteem bereikbaar is. Open daarna Zone kiezen opnieuw.
Ik wil een ander muzieksysteem gebruiken
Open Instellingen → Installatie → Muzieksysteem wisselen, kies het gewenste systeem en bevestig. Wifi- en persoonlijke Dial-instellingen blijven behouden.
Music Assistant maakt geen verbinding
Controleer of de server bereikbaar is en of op de installatiepagina een geldig persoonlijk Music Assistant-token is ingevuld.
Wifi is gewijzigd of het verkeerde accesspoint wordt gebruikt
Open Instellingen → Installatie → WiFi instellen en kies een nieuw netwerk op de Dial of via het tijdelijke netwerk Music-Dial-Setup. Gebruik daarvoor de unieke code die tijdens de installatiemodus op het scherm staat. De Dial gebruikt alleen 2,4GHz-wifi. Bij een herstart gebruikt hij voor een snelle verbinding eerst de bewaarde wifi-instellingen. Is het signaal zwakker dan ongeveer −72 dBm, dan zoekt hij opnieuw naar een sterker accesspoint.
Touch reageert niet direct na het opstarten
De muziekverbinding en draaiknop kunnen al werken terwijl het touchscreen nog wordt geïnitialiseerd. Zolang het wachticoon bovenin draait, is touch nog niet beschikbaar. Wacht tot het icoon verdwijnt; daarna werken tikken en vegen normaal.
Touch reageert onbetrouwbaar
Maak het scherm schoon en droog en probeer het gebaar opnieuw. De touchgevoeligheid gebruikt één vaste, geteste standaard en heeft daarom geen aparte instelling meer.
De firmwarelijst blijft leeg
Controleer wifi en sluit USB aan. Open het updatevenster opnieuw en wacht tot Lijst ophalen… verdwijnt. Verschijnt daarna Geen updates, dan zijn voor het gekozen muzieksysteem geen updatebestanden beschikbaar.
